Он-лайн запуск

Итак, девайс из предыдущего поста, после тестирования высоковольтного блока (примерно 38 киловольт), решено было запустить. Окрестить решил СКТМ версия 0. последняя прокладка длинных проводов (плюс и минус), отгребание потенциальных железяк подальше от высокого напряжения, установка видеосъёмки... (ох, руки трясутся, сопротивление организма от страха низкое, если пробьёт что-нибудь, так убьёт нахрен!) Старт!

Увы никакого, пусть даже маленького взлёта... пусть даже слабенького дёрганья... только провода высоковольтные (+ и -) дёрнулись друг к другу. И всё. Опустошение и невышедший адреналин.

После более разумного анализа было замечено, что эффект, хоть слабенький, но есть! (Ватка, положенная около раструба медленно улетает) А следовательно не всё потеряно! Предположительные причины неудачи:
1) не совсем верно соблюдена технология сборки катода (-), вместо станиолевой проволоки 0.15мм взята медная 0.2 (ну где я им добуду станиоль!!!)
2) возможно неверно подобраны расстояния между анодом(-) и катодом(+)
3) большая утечка с подводящих проводов.

всё, отключаюсь, пойду делиться впечатлениями!
parus

Высокое напряжение - 2

Итак, решил я недавно собрать простейший генератор высокого напряжения (примерно 6 кВ) по схеме, любезно предоставленной жителями сайта flyback.org.ru.
ссылка на схему прилагается.
в "наколенном" варианте (ещё при жизни первого транзистора) это выглядело примерно вот так:

Photobucket - Video and Image Hosting

Внизу, в левой части схемы белые провода от выпрямителя идут не прямо к сети, а к понижающему трансформатору с 220в до 24в, выдающему ток около 1.5А

и давало небольшие, но довольно горячие искры.

Photobucket - Video and Image Hosting

После минуты увлечённой работы, в ходе которой было прожжено два фантика, и обуглена одна палочка, генератор решил, что с него хватит и сгорел. Кроме транзистора пришлось менять ещё ещё три диода выпрямителя.

И так было три раза.

На четвёртый раз я решил, что надо как-то исправлять положение, так как транзисторы стоят по 36 рублей каждый, а в магазине, где я их брал, они вообще закончились (продавец, наверное, порадовался когда я пришёл во второй раз и купил три последние штуки), и немного переделал параметры обмотки обратной связи.

В новом варианте схема перестала стабильно запускаться при малых питающих напряжениях, но зато уменьшился нагрев транзистора. Эксперименты стали носить более подготовленный и продожлительный характер:

Photobucket - Video and Image Hosting

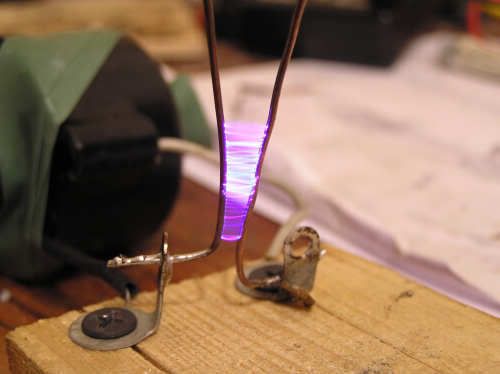

Лестница святого Якова. Суть в том, что разряд, под действием нагревания воздуха, добегает по расширяющимся электродам доверху, там рвётся, и вновь появляется внизу. Откуда произошло название пока не узнал.

Photobucket - Video and Image Hosting

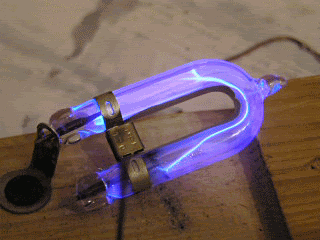

Разряд в парах ртути. Лампа ИФК-120. По этому же принципу работают плазменные шары с молниями, которые продаются у нас в магазинах. Там, в качестве второго электрода используется внешняя стеклянная сфера лампы. заряд, накапливающийся на поверхности этой сферы достаточен, чтобы поддерживать такой процесс.

Жаль только, выкладывать видео вряд-ли имеет смысл: 10Мб ради 5 секунд действа вряд-ли кого-то обрадует. Попробую обойтись анимированным гифом.

Photobucket - Video and Image Hosting

Сейчас, когда пишу эти строки, на столе лежит только что опробованный генератор с подключенным умножителем напряжения. Примерное напряжение киловольт 30-35, так как искра бьёт на добрые 4 сантиметра. Поскольку напряжение после умножителя уже не переменное, и работает он в импульсном режиме, примерно два раза в секунду происходит громкий щелчок и яркая белая искра пронзает пространство между электродами. Страшно!

Теперь на очереди модель ионолёта и, наконец, давняя задумка: Люстра Чижевского.
